使用方法

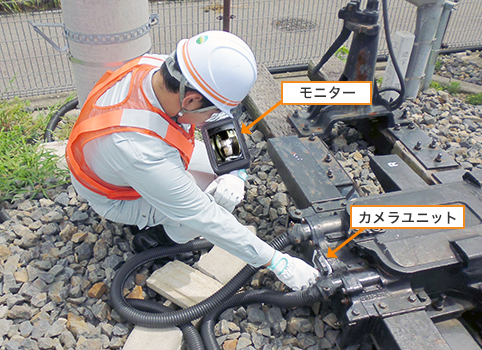

タブレットのアプリケーションを起動し画像を確認したら照明のスイッチを入れます。

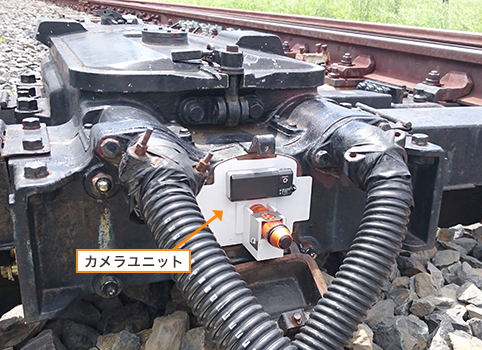

あとはモニタを見ながらカメラ位置を合わせるだけで設置完了です。

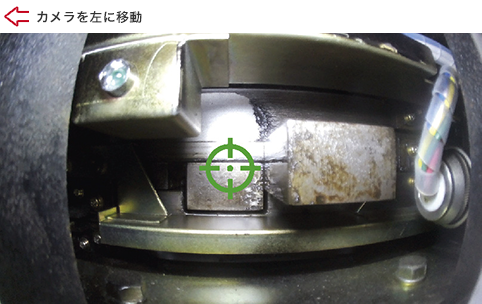

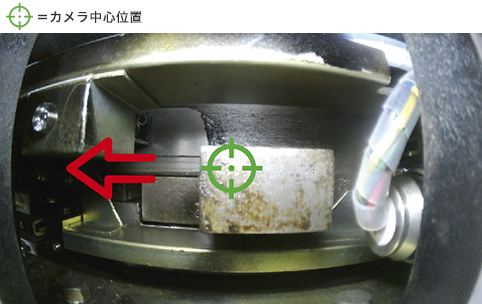

カメラの位置合わせ

本製品ではカメラ（カメラホルダー）を転てつ機に固定するためマグネットを使用しております、よってカメラの位置調整を自由に行うことができ、確認したいロックピースに対して最適な位置へカメラを合わせる事が可能です。

この製品の特徴

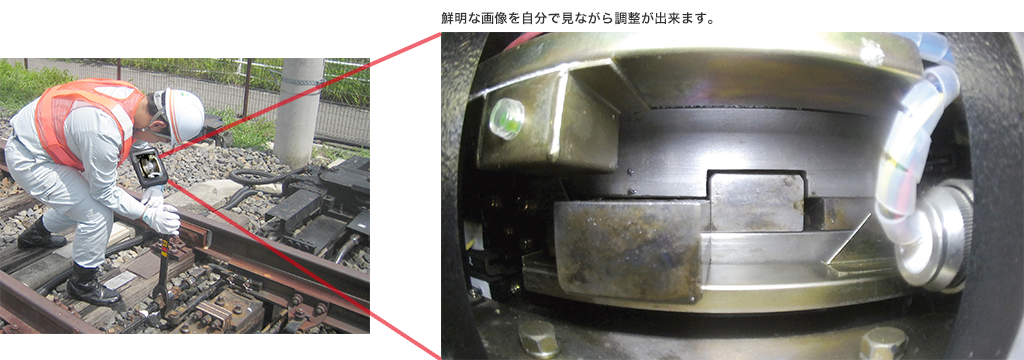

一度カメラを設置してしまえば、確認者が無理な姿勢でロック窓を何度も覗き込む必要が無くなります。
調整作業者本人が直接ロックピースを確認できるので、確認者は不要となり、一人で確認しながら調整作業が行えます。
カメラホルダーは遮蔽板も兼用していますので、直射日光や反射光の侵入を防ぎ、最適な明るさの照明を装備しているため昼夜条件を問わず安定して見易い明るさを確保しています。
作業者がモニタで確認した状態の画像をそのままJPGで保存できるので、様々な用途に応用が可能です。

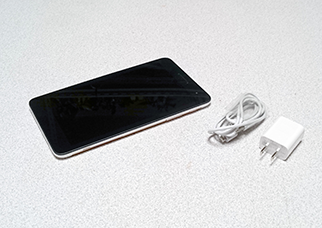

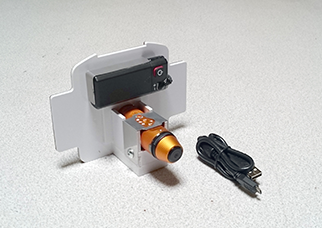

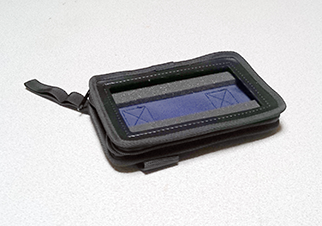

製品構成

注意事項

カメラユニットについてはIPX2相当の防水性を確保しておりますが、モニタにおいてはその保証範囲にありません。
これ以上の条件（豪雨時等）でのご使用を想定の場合もしくはモニタ画面が小さくて見難い、もしくは逆に大きすぎて持ち運びに不便と思われる場合（標準仕様は7inです）は条件に合ったスペックの物を別途購入して使用することが可能です、ただし初期設定、ペアリング、動作確認が必要なためカメラユニットのみの購入はできません。

モニタはカメラメーカー（Panasonic)が提供するアプリケーションに対応するAndroid4.0以降、iOS6.0以降（iPhone3GS非対応）のものなら基本的に何でも良いですがWindowsは非対応です、アプリケーションのインストール後パスワードの入力および初期設定の変更等の接続作業が必要となります、接続作業についてはカメラの取扱説明書を参照してください、指定以外のモニターを使用した場合、まれに適合しない場合がありますがその場合保証いたしかねますのでご了承願います。
カメラ本体、カメラユニット、モニターについては予告なく仕様変更（色の変更も含む）があります、ご了承ください。

カタログ

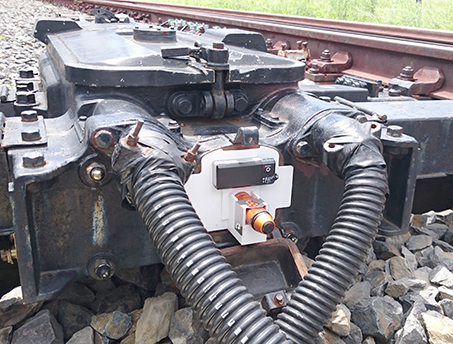

電気転てつ機ロック調整確認装置「転てつ機ロックモニタ」
カタログ ダウンロード　PDF：468KB

この商品に関するお問い合わせは、当ホームページの「お問い合わせ」にて受け付けております。お気軽にお尋ね下さい。
